domingo, 13 de diciembre de 2009

Evolucion del diorama Jagd panzer IV.











Vamos actualizando la evolucion del jagdpanzer IV en este diorama.

El tanque es de revell, lo compro un amigo, en una liquidación de una tienda de modelismo varios años atras, luego se lo compre armado parcialmente ( o me lo regalo, no me acuerdo) y fue alli cuando lo utilice para probar tecnicas de zimmerit. ( pasat alemana anti minas magneticas).
Se trabajo con tierra de macetas, musgo qeu compre en una artistica, y con plasticola y pigmentos mig, ambientando el carro apra que qeude bien ubicado en la zona, ( es decir que su suciedad sea similar a al contextura del terreno.
Continuan los trabajos en el sellado de los lateralest para poner la resina.

,

martes, 1 de diciembre de 2009

Diorama panzer jager IV y patrulla britanica














Vamos a revitalizar el blog, dado que avanzamos mucho en el trabajo y poco aqui!!.
Vemos la construcción de un diorama de mediano para grande, en función del laburo que da, no del resultado. Se intentará recrear un pequeño arroyo, en donde a través de un puente peatonal levadizo ( inspirado en una marca comercial, de nombre Verlinden), pasa una patrulla.
Unos metros al costado un tanque cazacarros aleman yace caido en el interior del lago.
La base es de plastico de 40 X 30 cm aproximadamente, sobre la que coloque telgopor para darle volumen, con Unipox, y plasticola común fije el conjunto y con cortes de plastico hice los bordes.
Luego papel de diario aplicado con pincel bien mojado en plasticola mas agua.

En la segunda fotos , cuando se pinta el conjunto con acrílicos marón oscuro, y tambien con tierra negra de macetas pegadas con plasticola, damos los tonos.

El puente lo hice con balsa de 2 mm.

martes, 20 de octubre de 2009

Panzer I en construcción
















Panzer I de dragon una delicia para armar.

domingo, 4 de octubre de 2009

SEMOVENTE Italian tank M 40 75/18














































Semovente M40 75/18: Blindado italiano. Africa 1942.-

Norte de Africa.

Cañón autopropulsado Italiano, de muy buenas prestaciones , de uso similar a lo que fue el stug tres alemán, aunque a diferencia de este ultimo que fue usado como cañón de asalto, los italianos lo utilizaban como artillería divisional . Estaba basado en el chasis del M 13/40 incrementándose el cañón original del 13/40 de 47 mm en un obus de 75 mm, a costa de perder la torreta y la posibilidad de movimiento laterla, aunque ganando en perfil bajo de silureta l lo que en al segunda guerra demostró ser una ventaja.



EL kit, es de ZVeda y si no recuerdo mal en algunas parte también aparece la palabra Italeri, pero no deja de ser Zvezda.
El kit en si mismo no tienen dificultades de armado, aunque las dos figuras que traen son muy básicas para los estándares modernos.

Se agregó al kit original

Bolsas de arena en el frente practica habitual de los italianos al ser este vehículo de blindaje no muy poderosos 25-30 mm en el frente. Aunque 50 mm en el mantelete-

Se incorporan tres bidones adicionales, el soporte esta hecho de plancha de metal, de aleación simil bronce. Se realizan las sujeciones de los bidones laterales con alambre de cobre. ( Reemplazando el plástico original que los emulaba.)

La bandera es de papel tissue encolada y pintada a mano.

Las sogas son hilo e coser pintado en caqui.


Pintura:
Se dio una mano de amarillo desierto y luego se aerografía algo de gris panzer, reproduciendo el color original de antes del desierto, se utilizaron negro para el chipiado y lavados al oleo buscando reproducir el desgaste del desierto.
Las orugas recibieron negro mas oxido, se aplico polvo en la forma de lso pigmentos de mig, mas buff de tamiya. La boca del cañon se le dio un tratamiento con grafito en polvo.
La antena es de plastico estirado.
Foto usada de referencia para la disposición de sacos de arena-

CUADRO DE COLORES
Pinturas utilizadas:

Acrílicos Tamiya
Oleos Acrilex:
XF-60 Dark yellow.
334- Verde Oliva
XFG-5 Flat green
358 Tierra de sombra tostada
XF-58 Olive green
319 Blanco de Titanio
XF 57 Buff
320 Negro
XF -2Negro
3160 Amarillo ocre
XF 1-Blanco
396 Tierra de sombra Natural.
XF 52 Flat earth
Oleos Alba
Xf-64 Red Brown
669 Oxido de hierro
XF-10 flat brown
674 Amarillo

645 Azul ultramar


Diluyente, Alcohol Isopropilico
Diluyente Aguarras ALBA ( lata metalica)

Grafito de cerrajería en polvo
Pigments de MIG, Russian earth and dust
Masilla
P027 dust light
Putty tamiya
Diluyente Acetona

Servicio:

originalmente este vehículo fue usado como artillería divisional, pero como podía participar en combate al tener el compartimiento totalmente cerrado, fue enviado a las líneas del frente, podía usar munición de alto explosivo o antitanque y podía destruir a los tanques M3 lee y grant, y M4 Sherman que emplearon los británicos en norte de África.

domingo, 6 de septiembre de 2009

Semioruga Sdkfz 251/17 ausf C Kit AFV AF 35118






















Previo a la segunda guerra los Alemanes vieron al necesidad de contar con un vehículo que permitiría llevar a las tropas al campo de batalla en forma relativamente segura y que además tuvieran velocidad y capacidad todo terreno para acompañar a los tanque sen su futura guerra de movilidad.
Este vehículo debería tener potencia de fuego y capacidad todo terreno además de blindaje. Se selección un vehículose 3 t denominado Sdkfz 251 ( forma abreviada) de la cual se ocnstruyeron varias versiones conocidas como Ausf A, B, C, D, etc, fue producido por la fabrica Hanomag y la superstructuta por Büssing NAg 22, se construyeron distintas versiones de acuerdo al armamento, la 251/1 contaba con dos ametralladoras MG 34 montadas con una pequeña capa de blindaje y podía tansporta 10 infantes. Distintas versiones pueden verse en http://www.wwiivehicles.com/germany/half-tracks/sdKfz-251.asp se equiparon con equipo de radio, obus de 75 mm, cañón contra carro de 7.5 cm, esta versión que acá represento es con un cañon antiaereo de 20 mm.
El kit des de AFV esc 1/35 y tiene un alto valor para mi , el cañón de aluminio torneado comprado aparte. Haber adquirido este kit, represento un gran progreso, si recuerdo que en 1992 me fui a la Galería Rosario en mi ciudad natal e intente relevar uno a mano alzada sentado en jarrito delante de la vidriera de Leys tradicional negocio de este hobbie, dada mi imposibilidad de comprarlo en el momento, en el interín arme el kit de tamiya, versión uno, que tiene ya unos 35 años en el mercado, sirve para sacarse las ganas, pero este es mucho mas completo en cantidad de piezas y complejidad.
Es una muy buena maqueta, de esta para mi vistosa versión, de la que no se construyeron muchos ejemplares y me costó bastante conseguir fotos, se utilizó por divisiones de la luftawaffe y acorde las instrucciones se puede pintar de gris, amarillo desierto o amarillo desierto con lineas verdes. El modelo original tiene los paneles laterales abatibles para permitir su uso con mas amplitud, servía también para objetivos terrestres.-
Las versiones posibles lo ubican en Varsovia 1944 , Sicilia 1942 y 43, dentro de la Division Hermann Goering.
Esta pintado con acrilicos Tamiya, Amarillo desierto, con sombreados en marron en los recovecos, luego verde de tamiya, ( oliva y verde comun), uso aguarras y oleos apra dar finas capas de veladura y efectrs de desgaste, el interio esta pintado con Buff o Amarillo Desierto claro, sombreado y lavado con oleo tierra siembra tostada diludio al 85 %. Los descascarados son con pintura negra y con el color base. Los descascarados oxidados son con dos colores de oleo, uno marron claro y el otro mas osuro arriba. Espero les guste, comentarios bienvenidos.

martes, 25 de agosto de 2009

Vehiculo Horch cañon antiaereo flak2 cm / Horch w/ flak 2 cm

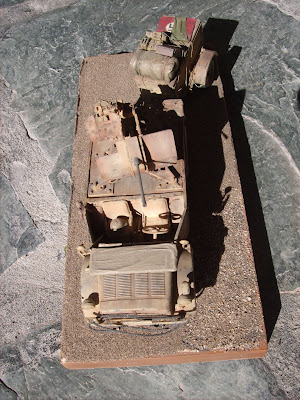

This is the old tamiya Horch. When an old ( 1980s) military Modeller magazine felt in my hands, i saw a conversion with an 20 mm flak mounting over a horch and some pictures with the machine in action in North Africa. I obtain the kit and some years ago i Assembled and painting the model. It is Item #35105, I used 0.5 mm plastic sheet, and some pin simulating rivets, for the platform. As usual the assemblies is so nice, no difficult and the 5 SS soldiers are in other projets!The kit doesn’t have any after market, the trailer was scratch built with the same plastic sheet, and the flak was made of epoxy. Some thread to sew simulated ropes and stowage. I know that is now a marvelous, an possible know I could obtain better results, but i really enjoy making it, I like the years that the hobby was innocent, and no after markets of a lot of many appears in the models. The paint is tamiya, desert yellow, washes of burnt sienna, and mig pigments is used. Tamiya buff and browns.
Español: Este simpático vehiculo Horch es una viueja maquet ade tamiya, orignalmente viene con el cañon de 20 mm para lelvarlo enganchado sobre el catre con ruedas, sen reproduce aqui una modificación, realizada en el mismo camp de batalla, en dodne el cañlon se montaba sobre el vehiculo, en la posición que ocupaba el asiento trasero.
El cañon tenia la misión de protección antiaerea, con el tiempo su candencia de tiro ( disparos por minuto), reuslto muy lenta, para laos standares de la guerra, y era imposible su repotenciación, motnandose entonces en montaje cuadruple. Los primeros cañones son flak 30 ( 280 disparos por minuto) ( flak abreviatura en aleman de cañon antiareo,), luego una versión 38 ( 450 disparos por minuto) con cambios fundamentalmente en el visor de puntería. Muy útil tamb`´en contra objetivos en tierra. El rango efectivo para derribar un avión era de 2000 mts ( por lo que lei mas allá las balas se incendiaban solas.)
El carrito lelvaba las municiones, en este caso esta construido a scratch con planchas de plástico de 0.5 mm, la pintura es de tamiya, con desgaste al oleo y pincel seco.
La base del cañon es tambiend e palstico y se usaron alfileres para simular los remaches, la svastica es de masilla epoxi de dos componentes, y se quebró, por lo que una lona ( de papel tissue encolado), la tapa parcialmente.
Carro ligero DIMENSIONES Longitud 4.85m Ancho 2.0m Altura 2.04m Peso 4.8 toneladas PLANTA MOTRIZ Motor Auto-Union/Horch V-8 3.8cc, 81hp a 3600rpm Combustible 120kts Autonomia 400km en carretera/300km campo a traves.

miércoles, 19 de agosto de 2009

kursk 1943 duelo de titanes
















En 1943 el avance Ruso haciendo retroceder a los alemanes habia llegado a una suerte de equilibrio, en la frontera, ( dentro del territorio soviético), quedo un saliente ocupado por los rusos, con centro en la ciudad de kursk. Los alemanes se prepararon para eliminarlo, y recuperar el terreno, los sovieticos se prepararon para defenderlo, resultado una batalla sangrienta que por la cantidad de tanques que empleo determino que sea la batalla con mayor cantidad de blindados de la historia. En la reproducción un tanque M3 Lee (norte) americano, al servicio de los rusos, es abandonado por la tripulación.," bail out",m en ingles es la palabra que define la acción, frase que fue puesta de moda en la reciente crisis financiera, algo así como un " corran por sus vidas",. Muchos tanques y vehículos norteamericanos fueron usados por los sovieticos, los aliados los enviaban por buque a través del mar ártico en un sistema de préstamo denominado Lend and lease. Por su parte un tanque Panzer IV es abandonado por la tripulación alemana, la que se retira repeliendo a tiros posibles agresiones del enemigo, por su lado un ruso cubre la salida de sus compañeros con una ametralladora.





El kit del M3 es de Academy, muy linda maqueta, y el panzer IV; H es de tamiya. Los rusos son de masterbox y los alemanes de dragón.

jueves, 13 de agosto de 2009

BT-5 Russian light tank. Tanque ligero sovietico







No me pregunten porque no lo pude evitar, tengo muchas maquetas para armar, algunas en curso y muchas cosas para hacer, lo pensé una y otra vez y quizás la repuesta empiece a encontrar un porque , cuanto menos 10 años atrás, si no mas. Cerca de la vidriera en la ultima estantería, estaba el tanque, un BT-5 Ruso de la segunda guerra mundial, calmando llamándome para que lo compre, el precio en pesos, sin variación ante la subida del dolar, halla fui.
El tanque nace a partir de una exportación de un tanque norteamericano desarrollado por un tal Chirstie, un contacto consigue mandar en los años 30 dos prototipos a Rusia, allí impresionados por la performance del tren de rodaje, no dudan en copiar y desarrollar, obteniendo el BT 2 luego la evolución fue al BT 5, la cadena se podía retirar en 30 minutos ¡ y el tanque marchaba sobre sus ruedas!! El tanque vio acción en la guerra civil española, donde fueron enviado 100 par a los republicanos, y por lo que vi en la web hay fotos de tanques capturados por el bando nacionalista.
Estuvo al principio de la segunda guerra pero a partir de 1942 fue muy difícil verlo en el campo de batalla, tenia un cañón de 45 mm., un motor de 400 HP, ( diez veces mas que el T 38 anterior publicado), era veloz y en su momento resulto un buen tanque, además de sentar las bases para su predecesor. El blindaje era de 9 a 13 mm.
Pongo unas fotos que encontré en las paginas. http://www.o5m6.de/espana.html

martes, 11 de agosto de 2009

King Tiger - Panzergrenadiers.











Bueno, a ver si levantamos las toneladas de los modleoss, con este King Tiger, soibervia maqueta de Dragon, caul el modelo que reproduce, de un tamaño considerable, era el mas alto el mas grande el mas fuerte y creo que no em equivoco si fue derrotado solo por las cuestiones de combustibles logisticas, y aviación, pero en el mano a moano reusltaba superior.
El kit es de Dragon, con cañon de aluminio, rejillas de fotograbados y orughas eslabon por eslabon. Despues de una detallada investigación se puede determinar que el modelo no usaba Zimmerit. Las figuras son de Tirstar, German panzer granadiers, aparentemente sobre un Panther pero las pude adaptar al king. Se usaron pinturas tamiya, oleos para envejecimiento, para los entendidos soy un discipulo seguidro de la euromodelismo ( todo modelismo en el pasado).
English version.
This is the Kingtiger late production of Dragon, Ardennes 1944. The kit was nice to build. It includes photo-etch parts, an aluminium barrel, metal cable. The included four Volksgranadier figures were used in another diorama. The figures in tis diorama are Tristar German Panzer Grenadiers positioned as they appear on the box. The tank was painted with Tamiya paints, MIG Pigments, oleos, and earth from my garden. I like figures on tanks and these reproded photographs from the first days of Ardennes battle.This is my first project published on the web and all the comments are welcome.

sábado, 8 de agosto de 2009

Proyecto Russian amphibiuos tank ( Tanque anfibio ruso)

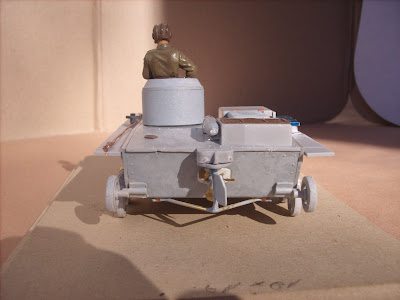

Las fotos son de un proyecto en curso, el armado del tanque anfibio ruso T-38. Siempre me llamaron la atención los hidroaviones, los tanques y en esa linea imposible esquivar un anfibio. El tanque original, pesaba unas 3,3 tns ( y si la ingeniería sale a flote), con un motor de 40 HP lo que mas la tripulación da una relación peso potencia de 11.1 HP) Terminada esta parte de calculo el tanque llevaba dos tripulantes una ametralladora de 7.7 mm y se usaba en exploración. Fue utilizado solo al principio de la guerra, ya que su blindaje de 8-9 mm era insuficiente, la foto en la que se lo ve flotando muestra que había que ser valiente para andar en esas cosas, la linea de flotación quedaba casi al ras del cuerpo del tanque. Encontré en la web una pagina de un grupo de alienados ( mas que yo y mas que los que manejaban el tanque) que esta retirando del agua de un lago congelado de Rusia uno que estuvo allí cuanto menos hace 70 años, le encontraron granadas, cualquier interés ver en: http://www.nortfort.ru/np/foto_t381_e.html
Fotos de un modelo en un museo http://scalemodels.ru/modules/photo/viewcat_cid_276.html
LA maqueta, es Rusa, marca Cooperativa, cuando la busco en Internet se ve que la tengo yo solo en todo el mundo, de todos modos descubrí que es similar a una marca Aber y creo creo que a una CMK, siempre este hobbie tiene pulcros perfeccionisteis seguidores que podrán corregirme. Como todas las maquetas de países del bloque del este, se parecen mucho a las originales, espartanas sin detalles, con problemas de anclaje, sin sutilezas ni comodidades, me encantan. Afortunadamente me motivé y le construí algunos detalles, en un vano intento de algún día conmover al jurado de algún concurso, tiene la caja de herramientas hecha de latita de cerveza. ( como no tengo auspiciante no la nombro), la maqueta trae una planchita de fotograbado, estas son las rejillas, algunas bisagra la cerradura de la caja de herramienta, con cable reconstruí la linga de arrastre y con chapita de metal el soporte del matafuego y el caño de escape. Hice tambien la ametralladora con aguja medicinal, en otra foto la mostrare, y le di una mano de masilla para modelismo ( putty de tamiya) para dar relieve al plastico y que asemeje mas al hierro y no a una fuente de loza. Marque tambien al parte de goma de las ruedas. Pagina altamente recomendada por información y dibujos http://www.o5m6.de/t_38.html

English version,. This is my current project T 38 Russian amphibian tank. This vehicle was used in the beginning of the war. As scout function. Lack of armor and weakness become obsolete, but reviewing the technical specification 40 HP, 3.3 tns, machine gun 7.7 mm is similar to the panzer I or other project, Finland use captures tanks after 1940.
The kit is Cooperativa ( ?), look similar to ABER reviews that I could find. IS typical Russian qualities no similar to tamiya but in this area of amphibious tank no more option could be possible. The kit has a valuable photo etch, with mesh, accessories for the tool box-( padlock i.e.).
As you can see i tried to improve this with scratch built tool box, ( bear tin), and putty over the surface. The propeller was made and after i discovered the pieces in the photoetched.
Like small project, recommended kit for those that want no common versions. And accepting the lack of details. Pictures of an exhibition model, http://scalemodels.ru/modules/photo/viewcat_cid_276.html
Pictures of an interesting rescue. http://www.nortfort.ru/np/foto_t381_e.html
Essential web page with information http://www.o5m6.de/t_38.html















miércoles, 5 de agosto de 2009

Armada Argentina Hidroavión Walrus
















Muchas gracias a todos los comentarios!!, en este proceso de buscar fotos preparadas, hacemos una salto cualitativo a las alas de la patria! Pego el nacionalismo, y vamos con un hidroavión que uso la armada argentina, allá por la década del 40. Fabricado en Inglaterra, la fabrica Supermarine ( famosa por el Spittfire) construyo este hidroavión, denominado Walrus ( morsa). La armada lo utilizo en el crucero La Argentina, en esa época no había radares y estos aparatos eran los ojos de las flotas. Eran lanzados por una catapulta, que estimo usaba vapor como energía impulsora, luego de volar amerizaba y era izado por una grúa.
Si alguien gusta ver fotos y algo de la historia, sugiero ver en: http://www.histarmar.com.ar/Armada%20Argentina/AviacionNaval/HIDR-Walrus.htm

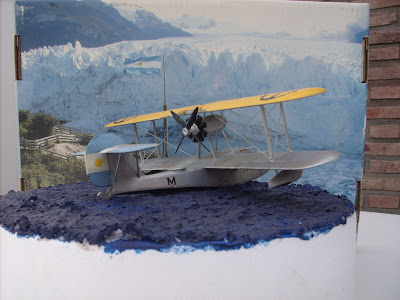

El kit es de la marca Revell ref 03491 reedicion de un antiguo Matchbox,. ( si la misma de los autitos de la decada del 70) la pintura es aluminio en el cuerpo, con las alas amarillos brillante, ( casi naranja segun algunas versiones o fotos).

Especificaciones Técnicas
Tipo: Anfibio, casco bote volador, biplano, monomotor para catapulta de los cruceros, con hélice de empuje. Avion de observacion y de rescate en el mar.
Envergadura:15m. Largo:13 m. Alto: 5 m. Peso: 3.600 kgs.
Tripulacion: cuatriplaza.
Armamento: 2 ametralladoras calibre 0.3 y capacidad para 150 kgs. de bombas.
Motor: Bristol Pegasus de 9 cilindros radiales de 700 HP. Velocidad máxima: 200 kph. Autonomía: 5 1/2 horas a 150 kph. Fabricados en: Inglaterra
Denominaciones: Los primeros 2, comprados en 1940 se denominaron 2-O-1 y 2-O-2 y prestaron servicios hasta 1948.
Notas Generales: Los siguientes 8 aparatos comprados entre 1946 y 1950, fueron traidos al pais en pares a bordo del crucero La Argentina, en respectivos viajes de instruccion, pero ya eran modelo Mark I. Su motor era un Bristol Pegasus IV de 775 HP con una velocidad máxima de 230 kph.
Cuadros de colores.Flat aluminio de tamiya XF-16 Negro mate de tamiya.
English version.

Plane used by the Armada Argentina ( Argentina Navy), was sold by England. The plane brought service in 1940s on ships cruiser "La Argentina". For information this web has photos and summary http://www.histarmar.com.ar/Armada%20Argentina/AviacionNaval/HIDR-Walrus.htm The kit is Revell ref 03491 1/72 reedition of Match box, the colors is aluminum ( Tamiya), and gloss yellow in the upper wings. The lower part is black. Some burnt sienna oleos, browns, ochre and black was used for weathering.
